 Asunto: Cámara de Reversa
NotaPublicado: Vie Jul 19, 2013 11:46 am
Desconectado

Registrado: Jue Jul 18, 2013 5:13 pm
Mensajes: 15
Ubicación: Brasil - Sao Paulo
Antes de la llegada de mi Amarok (mayo de 2013) que encontré en el ETKA la cámara de reversa y esta opción no está disponible aquí en Brasil y hace dos semanas me encontré en el sitio web de VW Alemania la cámara de reversa como una opción en el sistema de sonido RNS -510.
Así que busqué en la web y encontrar el Kit RVC para el Amarok de un vendedor en Polonia http://www.carsystems.pl/vw-amarok-2h0- ... id642.html y decidió apretar el gatillo y lo compré.
Ahora es el momento de presentar los resultados de este retrofit con algunas fotos.
Perdón por cualquier error en mi español.

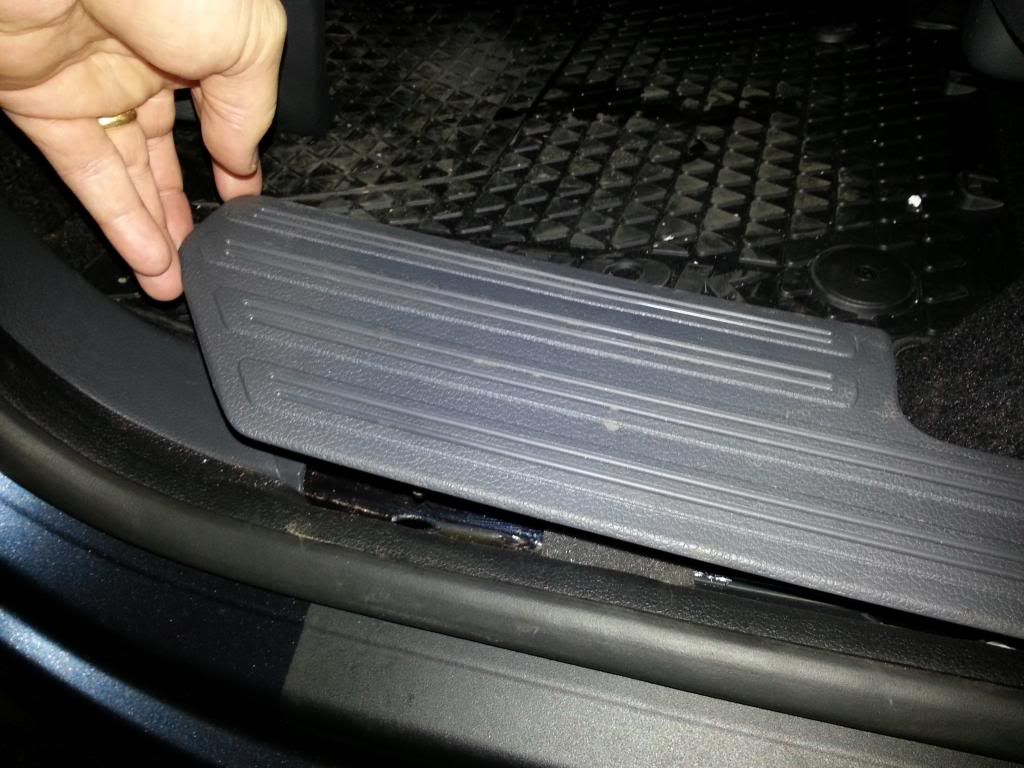

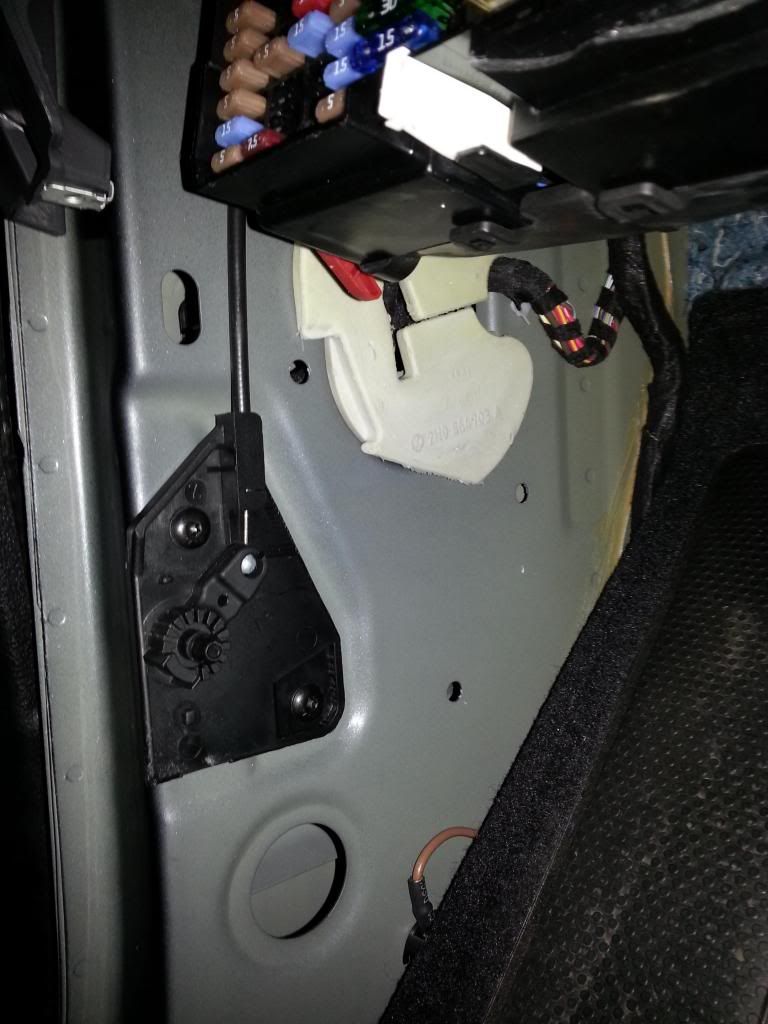

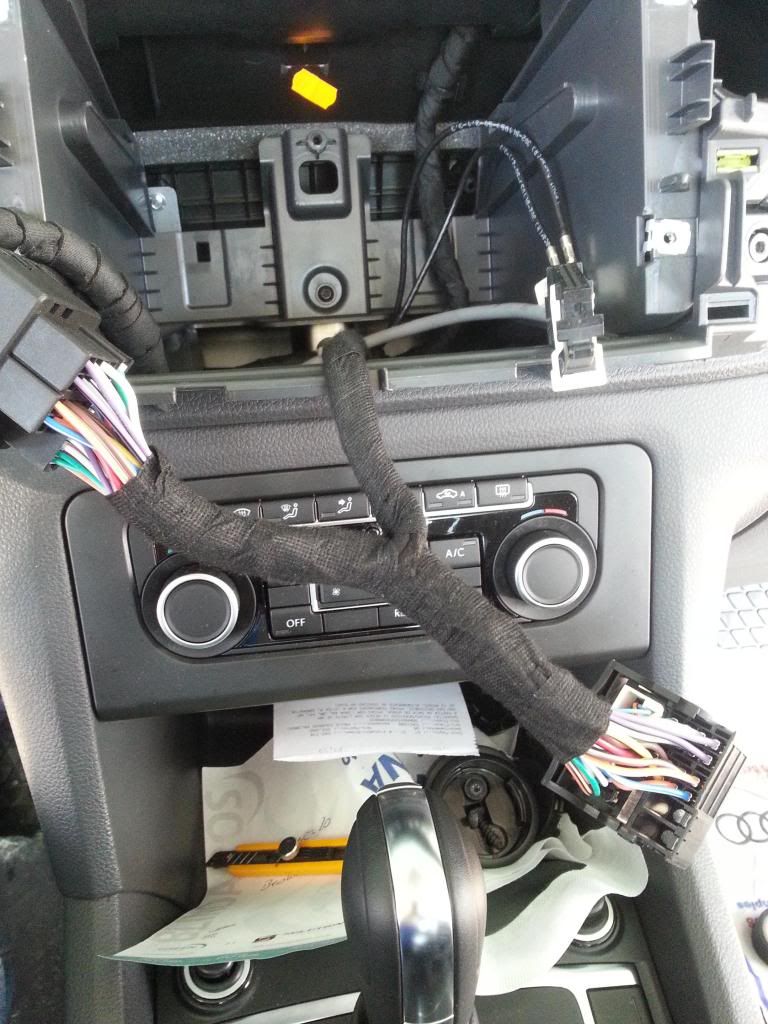

I - Pase el cableado en el interior del coche, quitar las tapas en la parte delantera y trasera y el lado donde se encuentra el mecanismo de la palanca de la cubierta del motor. Para quitar la palanca hay un pestillo, tire de la palanca y con una hoja delgada tire del pasador hacia la direiro lado.

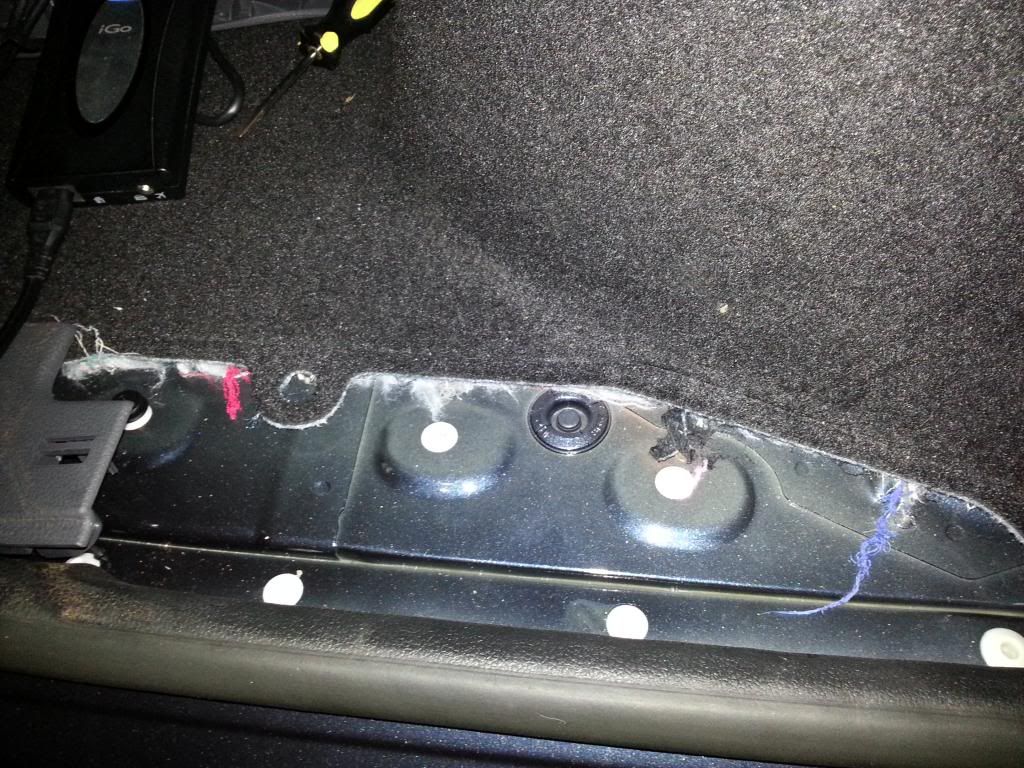

Al retirar la tapa trasera es un tapón que se utiliza para pasar el cable a la parte trasera del coche.

Imagen

Imagen

Imagen

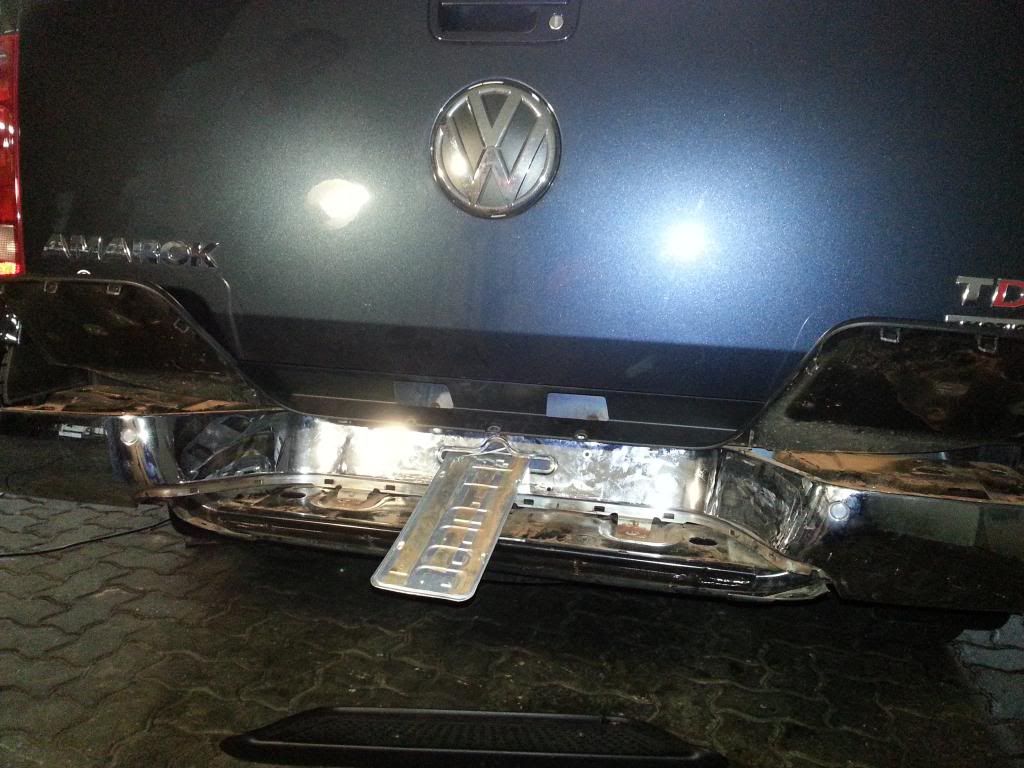

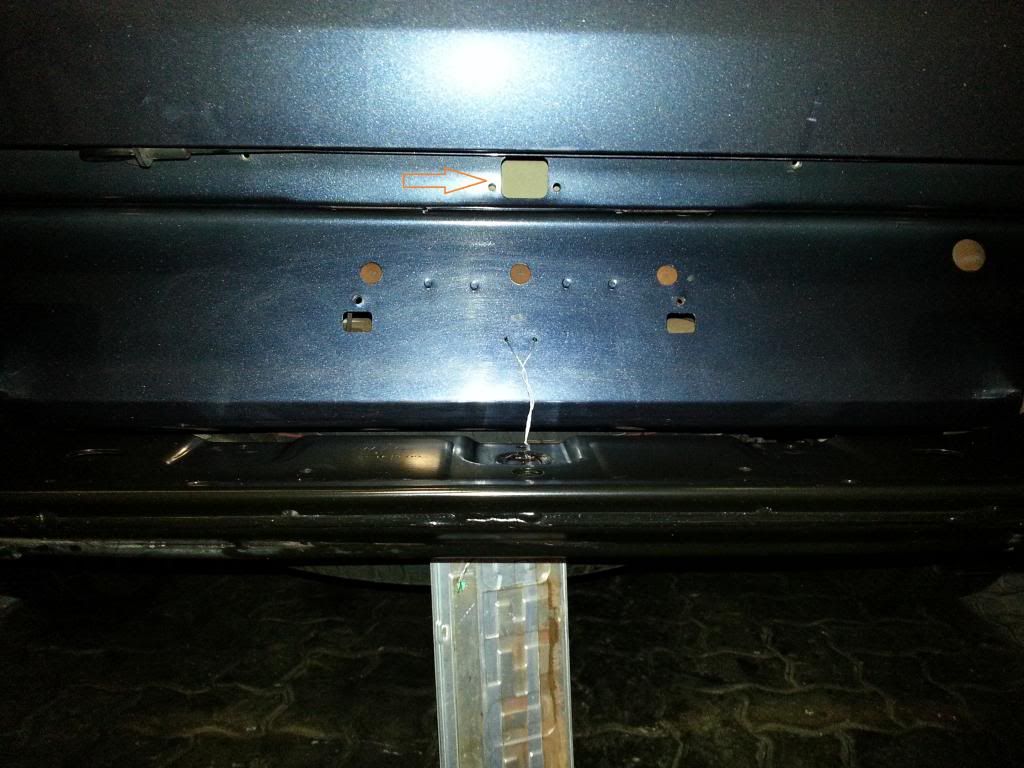

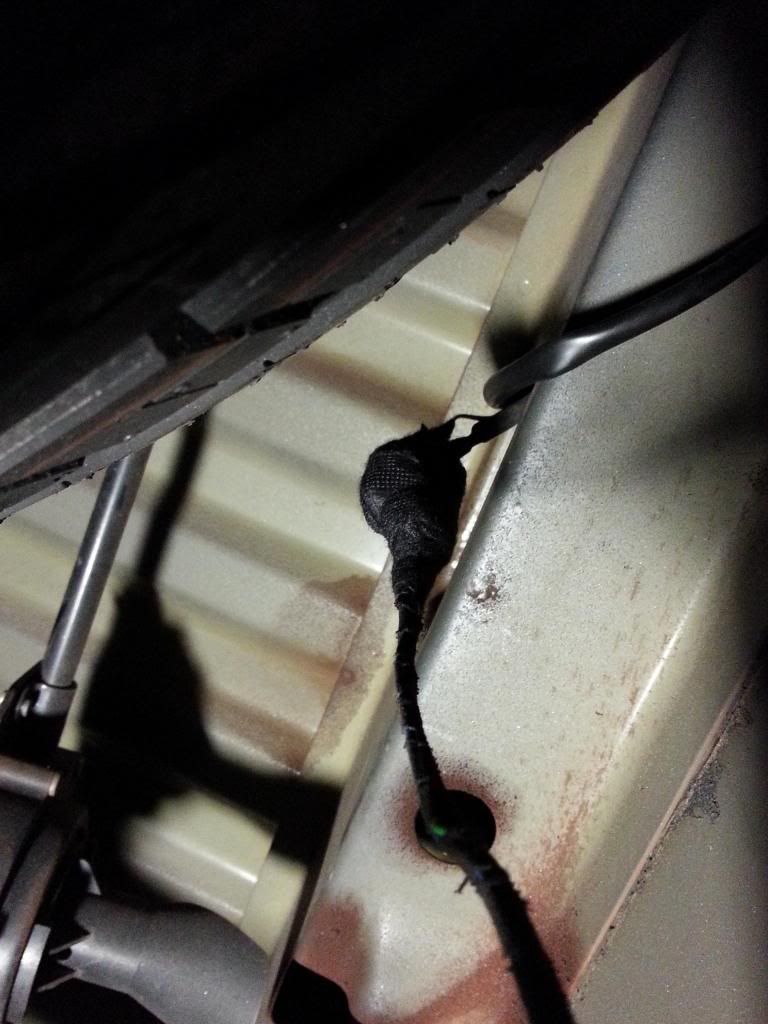

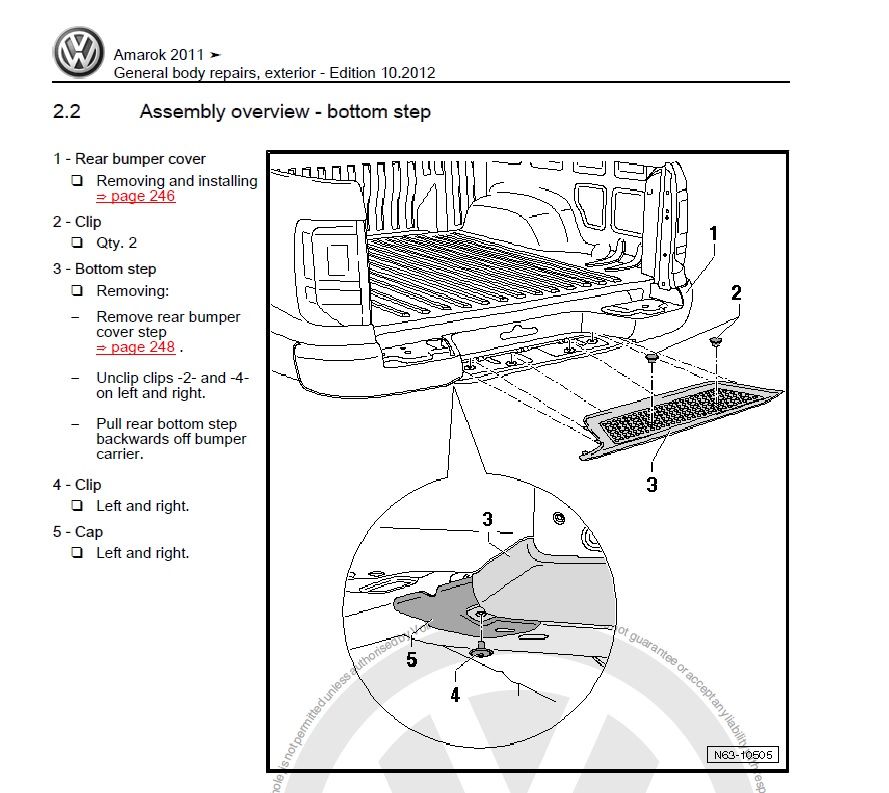

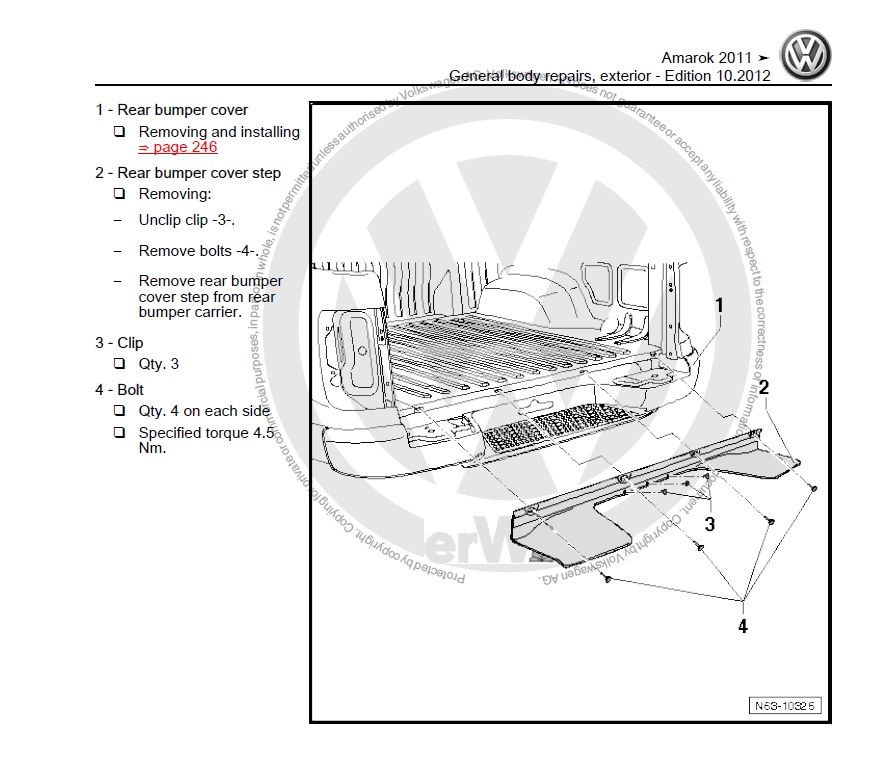

II - Hacer un pequeño agujero en el tapón y pasar a través de los dos conectores que alimentarán a la cámara de reversa, pase el cableado a través del Chasis del coche, junto al cableado original seguido hasta que la luz de la placa. Es hora de poner la cámara en el lugar y para hacer esto pocas partes del parachoques trasero se deben quitar, primero es el apoyo para los pies y luego la cubierta del parachoques trasero (algunas variaciones pueden ocurrir depende de la versión del modelo). Después de retirar la cubierta del parachoques trasero se encuentra lo punto de fijacíon de la cámara, utilizando un Dremel hace un corte en la cubierta del parachoques trasero para colocar la cámara, probablemente no es necesario cortar como lo hice porque ayer me encontré una foto con la cámara por encima de la cubierta del parachoques trasero, por lo que en este caso se necesitan sólo tres agujeros en la cubierta.

Imagen

Imagen

Imagen

Imagen

Imagen

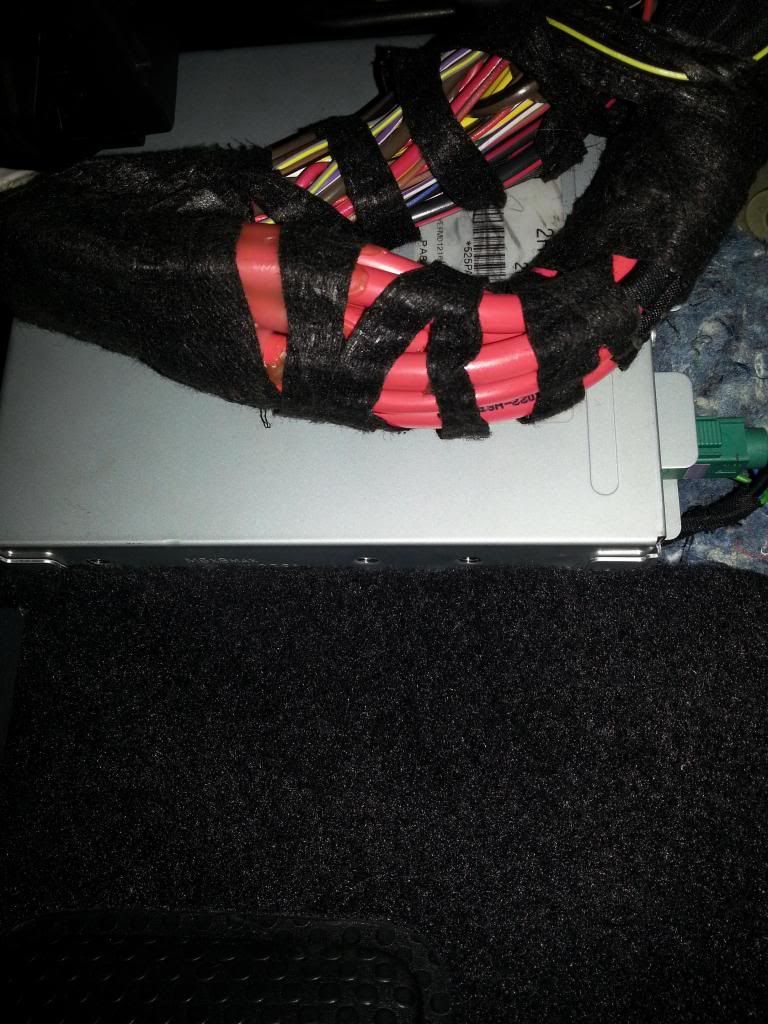

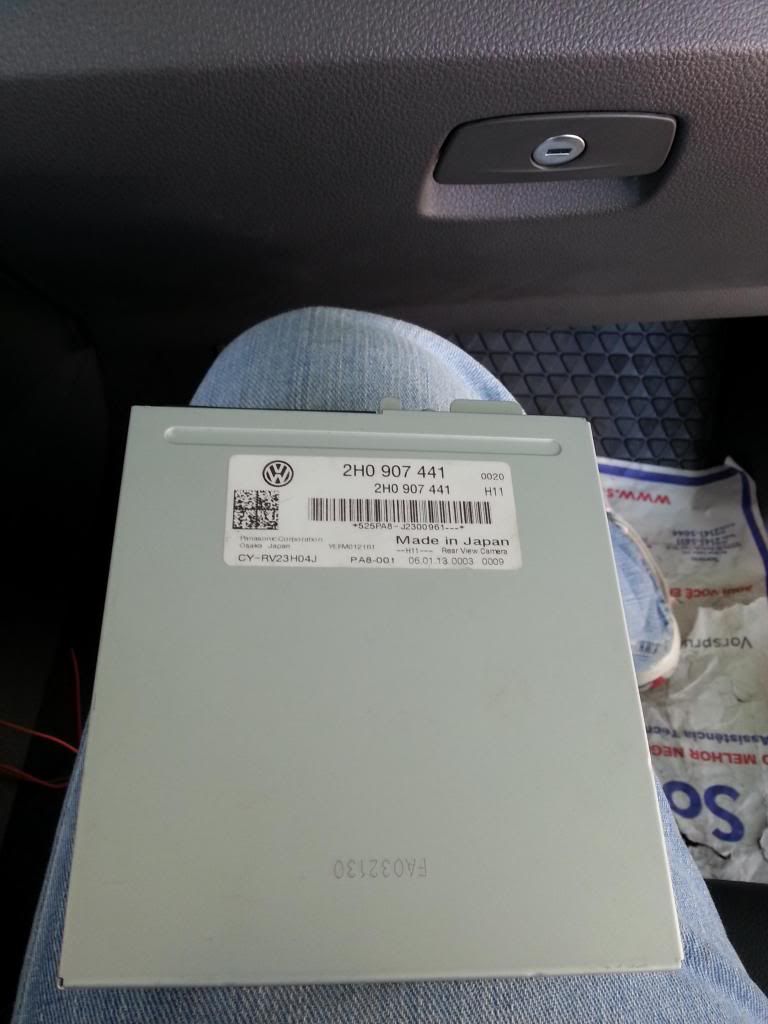

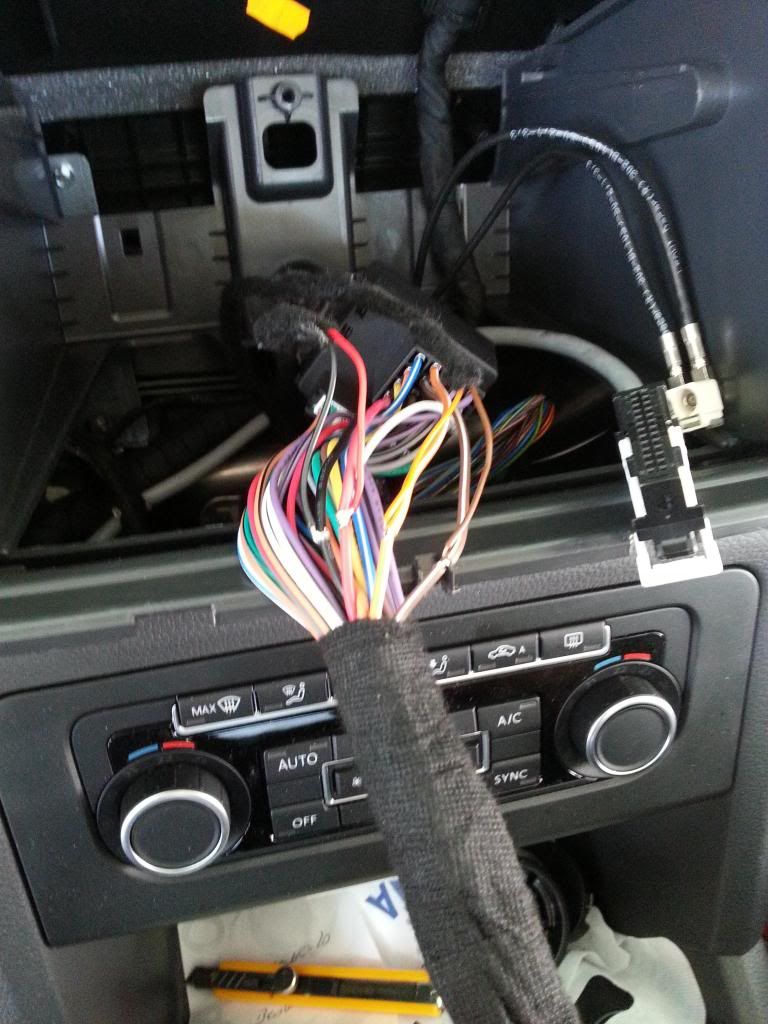

III - Es hora de conectar los cables y los conectores, en la parte trasera de la Amarok, la cámara está conectada com dos conectores, uno coaxial y otras energía, me decidí a protegerlos con cinta de tela (me olvide de tomar una foto de los conectores antes de que los aíslan ). Esta cámara de reversa OEM tiene un módulo que hacen las líneas de guía se mueven con el volante, que tiene dos conectores hembra, uno de la cámara trasera y el otro del cableado principal. Según el Manual VW este módulo está equipado cerca del pedal del freno, pero el soporte no está a la venta, así que puse la mía por encima del resto del pie detrás del cableado. El último paso eléctrico, había cuatro cables a conectar en el cableado principal, 12 V (rojo), tierra (Negro), CAN + (naranja), CAN - (marrón), como he añadido el iPod MDI tomé cables de el cableado de MDI y mantiene el cableado principal intacto. Reinstallation la unidad de radio (RNS-510, RNS-315, RCD-510) y los Componentes del panel.

Imagen

Imagen

Imagen

Imagen

Imagen

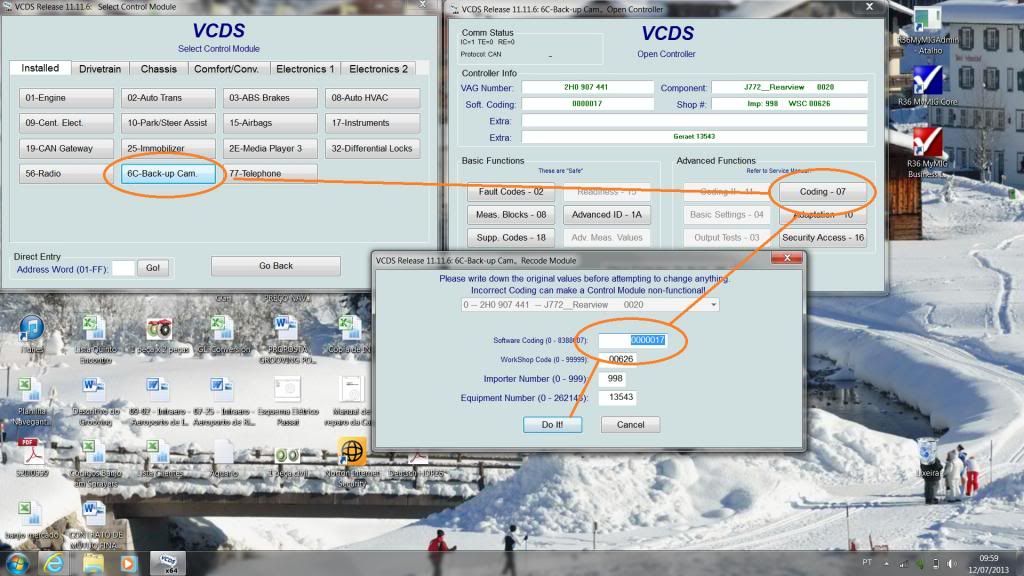

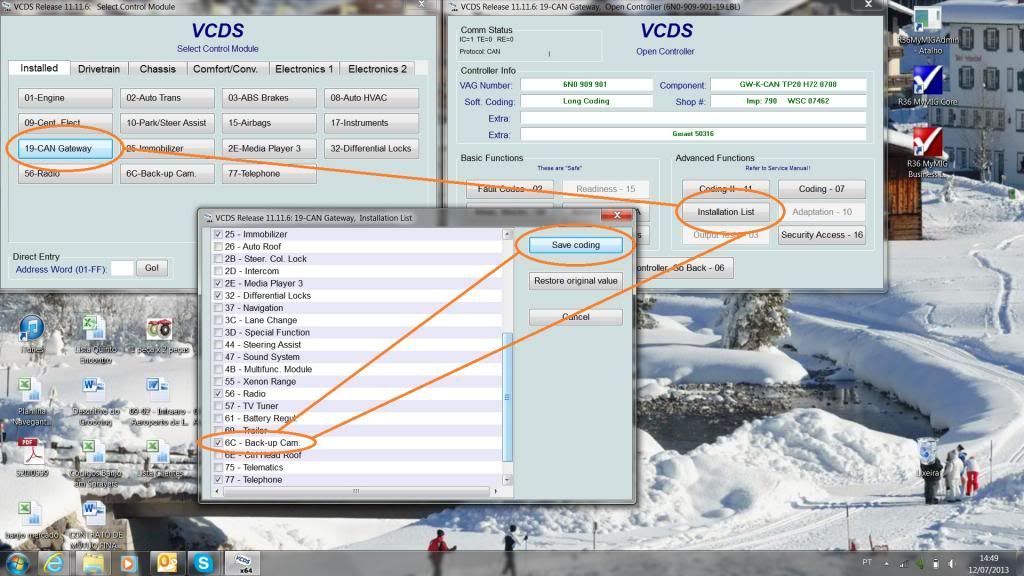

IV - VCDS / VAG configuración. En la pantalla de Select Control Module, clic en el botón de la dirección-19 CAN Gateway y luego en el botón Lista de Instalación. Buscar la dirección - 6C Back-up Cam en la lista y marque la casilla y haga clic en el botón Save Coding, aparecerá un mensaje Coding Accept y en unos pocos segundos, el programa volverá a la pantalla principal CAN Gateway. Después clic en el botón Fault Codes-02 y Borrar todos los DTC´s. De vuelta en la pantala de Select Control Module clic en el botón 6C-Back-up Cam, entonces Coding -07. En el campo del software de codificación sustituir la codificación actual a la nueva 0000017, a continuación, haga clic en el botón Do-It! y en unos pocos segundos, el programa volverá a la pantalla principal Back-up Cam. Después haga clic en el botón Fault Codes-02 y Borrar todos los DTC´s.

Imagen

Imagen

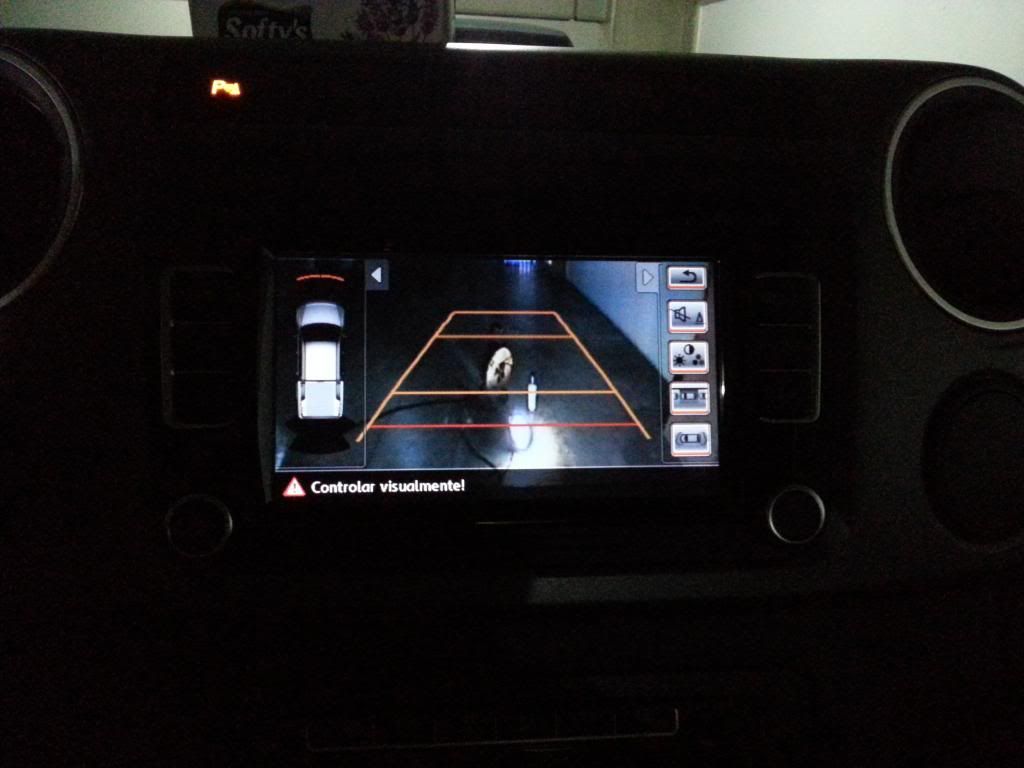

El resultado debe ser el siguiente:

Imagen

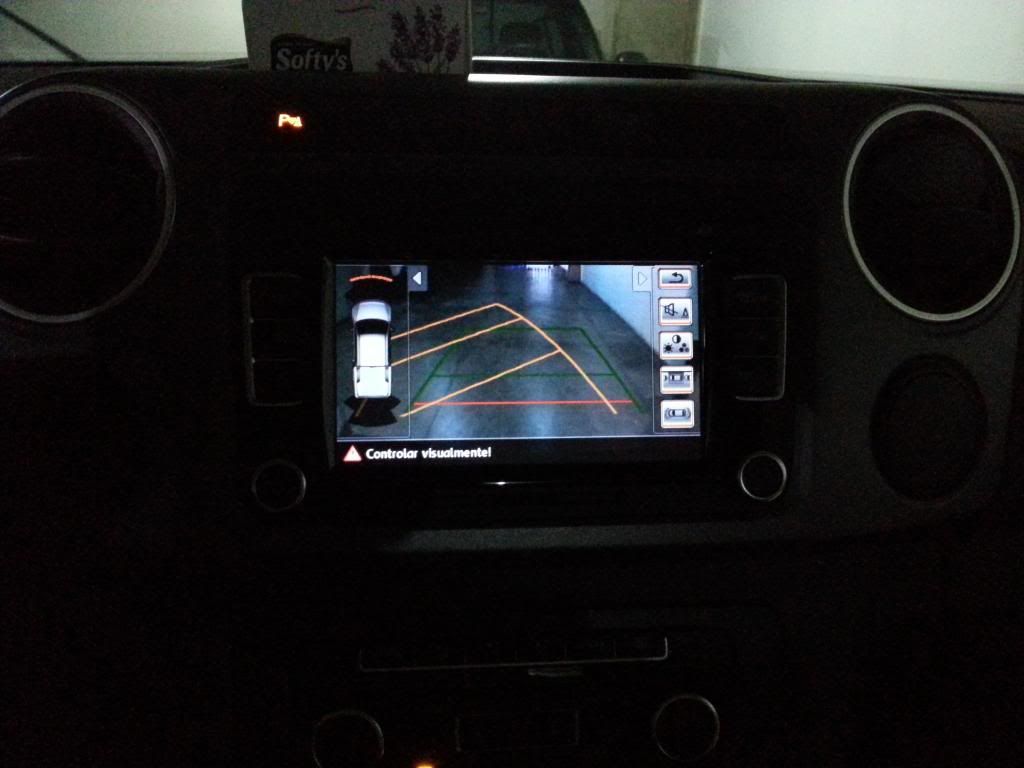

Las Directrices (amarillo) que señalan la dirección con el volante se volvió:

Imagen

Algunas consideraciones: En la Dirección-6C Back-up Cam un mensaje de error mantendrá registred; Cámara de marcha atrás no está calibrado.
La única manera de calibrar es llevar el vehículo a un concesionario VW y pedir a ellos para utilizar la herramienta VAS6350 y esto probablemente va a costar 2 horas de mano de obra. Esta calibración es hacer de la Línea Verde 100% exacto en altura y profundidad, es importante para los coches que tiene el sistema de aparcamiento (Passat, Tiguan, Golf, etc) y el sistema de visión en la zona (Touareg). Estoy tratando de encontrar si cualquier concesionario Volkswagen local tiene esta herramienta, pero antes de que me doy cuenta de que va a mantener su uso en este modo.
Otra cosa es acerca de la imagen en la pantalla de la unidad, la configuración, como se mencionó anteriormente, cuando la marcha atrás se activa el botón RVC en la pantalla se destaca, sólo tiene que pulsar este botón y aparece la imagen. Otra forma es la imagen muestra de forma automática cuando se conecta la marcha atrás, abrir las VCDS / VAG y del programa en la pantalla Select Control Module, seleccione la Dirección-10 Park / Steer Assist, a continuación, clic en el botón Coding-07. Clic en el botón Long Coding y en el Byte 0 marque la casilla "Rear View Camera Installed", y luego Exit de la pantalla y clic en el botón Do-It!

Una vez más mis disculpas por cualquier error de lenguaje y cualquier duda no dude en preguntar.

Saludos


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Vie Jul 19, 2013 1:15 pm
Desconectado
Avatar de Usuario

Registrado: Sab Mar 19, 2011 7:14 am
Mensajes: 4457
Ubicación: Escobar (Bs. As.) Argentina
Muy bueno!!!! Te falto una foto de la cámara puesta. Hermoso trabajo, felicitaciones...

_________________
Raúl

Ex Trendline 2011, 4x4, gris plata. 163 cv y un caballo
Ex Trendline 2013, 4x4, gris platinum. 180 cv y el mismo caballo
Highline 2018, 4x4, plata sirius, 180 cv y continua el mismo caballo


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Vie Jul 19, 2013 2:37 pm
Desconectado

Registrado: Jue Jul 18, 2013 5:13 pm
Mensajes: 15
Ubicación: Brasil - Sao Paulo
RAB237 escribió:
Muy bueno!!!! Te falto una foto de la cámara puesta. Hermoso trabajo, felicitaciones...

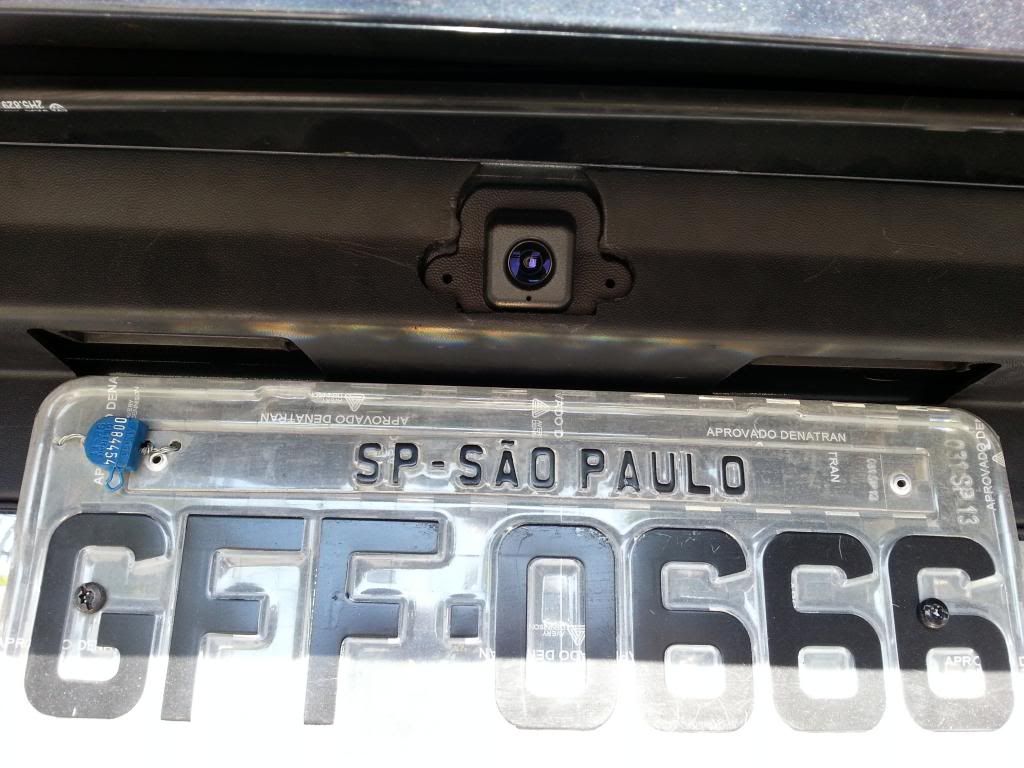

En la octava de la foto, la cámara está instalada


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Vie Jul 19, 2013 6:49 pm
Desconectado
Avatar de Usuario

Registrado: Mié Feb 20, 2013 12:05 am
Mensajes: 138
Ubicación: Necochea
Andrejurse, te felicito por lo bien redactado del post....a los que puedan que se animen a instalar la cámara!!!

Ahora las preguntas:
1) que cable-controlador OBDII - VAG estas usando?
2) dónde lo adquiriste y que costo en Reales y U$S de ser posible?
3) el VCDS 11.11.6C vino en CD con el cable o lo bajaste de algun sitio web?
4) algun sitio web donde aprender a usar y habilitar funciones con este software o borrar errores, cambiar medidas, etc

Cuando vengas a Argentina a equipar tu Amarok (como concejo te doy que traigas U$S y los cambies en el mercado negro a la cotización Blue $ 8,50 aprox por cada U$S, o tus Reales que te van a dar aprox. 3.50 a 3.90 pesos por cada Real, cuando la cotización oficial es de 2.70), todo te va a parecer barato....sólo cambiá unos pocos Reales para peajes, combustible en la Aduana...

también estas invitado a mi ciudad Necochea (solo 500km mas desde Buenos Aires hacia el sur) a disfrutar de médanos, playa, cruce de arroyos, etc....acá aun podemos disfrutar de la naturaleza sin que esté prohibido (no se por cuanto más)...

un saludo de Pablo desde Necochea

_________________
Imagen

VW Amarok '13 4x4 monoturbo, 18" H/T y 16" Mud KM2

...sin snorkel, ni lift, ni malacate, todo estándar de fábrica y yo entre el volante y la butaca del conductor....

ex S10 Limited '08 4x4 140cv


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Vie Jul 19, 2013 8:04 pm
Desconectado
Avatar de Usuario

Registrado: Mar Oct 02, 2012 1:03 pm
Mensajes: 534
Ubicación: Parque Leloir
+1 :!: :!: :!:


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Vie Jul 19, 2013 8:04 pm
Desconectado
Avatar de Usuario

Registrado: Sab Jun 01, 2013 3:07 pm
Mensajes: 1980
Ubicación: Pilar, Bs. As.
MUY GROSO!! MUY GROSIÑO!!

_________________
LA ENTRADA ES GRATIS, LA SALIDA...VEMOS....


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Vie Jul 19, 2013 8:25 pm
Desconectado

Registrado: Jue Abr 11, 2013 7:04 pm
Mensajes: 345
Ubicación: Pilar - Pcia Bs As
Muchas gracias por compartirlo!, disfruta tu chata!!!

_________________
---------------------------------------------------
Amarok 180 cv Highline Pack Cuero 4 Motion automatica MY13


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Lun Jul 22, 2013 10:19 am
Desconectado

Registrado: Jue Jul 18, 2013 5:13 pm
Mensajes: 15
Ubicación: Brasil - Sao Paulo
pcpro escribió:
Andrejurse, te felicito por lo bien redactado del post....a los que puedan que se animen a instalar la cámara!!!

Ahora las preguntas:
1) que cable-controlador OBDII - VAG estas usando?
2) dónde lo adquiriste y que costo en Reales y U$S de ser posible?
3) el VCDS 11.11.6C vino en CD con el cable o lo bajaste de algun sitio web?
4) algun sitio web donde aprender a usar y habilitar funciones con este software o borrar errores, cambiar medidas, etc

Cuando vengas a Argentina a equipar tu Amarok (como concejo te doy que traigas U$S y los cambies en el mercado negro a la cotización Blue $ 8,50 aprox por cada U$S, o tus Reales que te van a dar aprox. 3.50 a 3.90 pesos por cada Real, cuando la cotización oficial es de 2.70), todo te va a parecer barato....sólo cambiá unos pocos Reales para peajes, combustible en la Aduana...

también estas invitado a mi ciudad Necochea (solo 500km mas desde Buenos Aires hacia el sur) a disfrutar de médanos, playa, cruce de arroyos, etc....acá aun podemos disfrutar de la naturaleza sin que esté prohibido (no se por cuanto más)...

un saludo de Pablo desde Necochea


Gracias Pablo,

Responder a sus preguntas:
Yo soy utillizando el cable original Ross-Tech modelo HEX-Micro CAN que soporta las funciones de Amarok.
Compré mi cable directamente en los EE.UU., pero encontré un distribuidor autorizado en Argentina http://www.tecnocheck.com/Scanners/Vagc ... com01.html
El programa se descarga de la página web http://www.ross-tech.com/index.html y las actualizaciones son automáticas y gratuitas que incluyen soporte técnico.
El uso es intuitivo, en poco tiempo se puede hacer lecturas y borrar errores. Los cambios también son sencillos, ya que tiene los códigos, sino que también pueden ayudar.
Los cables se venden en ML pueden hacer lecturas, pero no tiene ninguna garantía de funcionamiento y geralemente no acceder a todo el central del coche.
Gracias por los consejos y por la invitación, así que me puse este viaje le advierto.

Saludos


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Dom Jul 28, 2013 8:02 pm
Desconectado

Registrado: Jue Jun 20, 2013 12:31 pm
Mensajes: 133
Ubicación: San Javier - Misiones
muy buen tuto muy completo y quedo igual a fabrica. te felicito. voy a ir mirando los link q pusiste tal vez meanime a hacerlo

_________________
AMAROK HIGHLINE 4X2 MY13
Ex Peugeot 207 Gti Frances (te extrañare!!)
Ex Fiat Palio 1.4 Active
Ex Fiat 125 el coloradito
Ex Ford Sierra ghia
Ex Ford Fairlane V8 LTD


Arriba
 Perfil

 Asunto: Re: Cámara de Reversa
NotaPublicado: Dom Jul 28, 2013 8:03 pm
Desconectado

Registrado: Jue Jun 20, 2013 12:31 pm
Mensajes: 133
Ubicación: San Javier - Misiones
ah Andre una consulta. que tal es esta camara en su funcionamiento nocturo. se ve bien le falta luz??

_________________
AMAROK HIGHLINE 4X2 MY13
Ex Peugeot 207 Gti Frances (te extrañare!!)
Ex Fiat Palio 1.4 Active
Ex Fiat 125 el coloradito
Ex Ford Sierra ghia
Ex Ford Fairlane V8 LTD
